无源滤波装置
低压谐波滤除装置,主要用于0.4kV、0.66 kV、0.9kV等电压等级的电网3次、5次、7次、11次、13次及以上的谐波滤除,根据负荷谐波和无功功率的大小,利用晶闸管开关自动投切谐波滤波器,能够实现对非线性负荷进行动态滤除谐波和动态补偿无功功率。特别适用于容量较大、谐波无功同时存在,且固定次谐波占有较大比例的负荷。

产品描述:

      低压谐波滤除装置,主要用于0.4kV、0.66 kV、0.9kV等电压等级的电网3次、5次、7次、11次、13次及以上的谐波滤除,根据负荷谐波和无功功率的大小,利用晶闸管开关自动投切谐波滤波器,能够实现对非线性负荷进行动态滤除谐波和动态补偿无功功率。特别适用于容量较大、谐波无功同时存在,且固定次谐波占有较大比例的负荷。

行业应用:

       奥卓科技设计制造出的滤波器具有设计合理、滤波效果好、保护齐全、工作稳定可靠等特点,已广泛应用于电力、机械制造、汽车、冶金、造船、港运、铁路、煤矿、化工、油田行业等,积累了丰富的滤波器设计、运行经验,为合理设计各种负荷性质谐波源的滤波方案提供了保证。

节电原理:

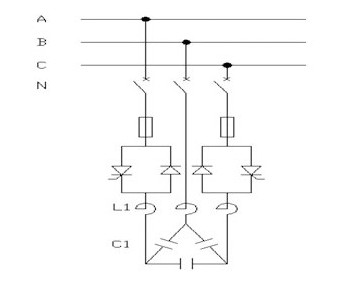

无源滤波器由单调谐型滤波支路组成,其原理框框如下:

产品性能:

(1)实时跟踪补偿无功功率,实现无冲击、无涌流、无过渡过程投切,能够满足频繁快速动作的需要。滤波器采用晶闸管和二极管反并联的电力电子开关,在投入时,电压过零,电压变化率过零;切除时,去掉触发脉冲,电流过零自然关断;
(2)响应速度快。控制器采用高性能DSP,主频高,计算分析时间短。能快速检测出无功功率和谐波的变化,并根据无功、谐波的控制策略,在一个周期内发出投切指令,电力电子开关在检测过零点后,给出触发脉冲,滤波器投入运行。其响应速度时间小于等于40ms(响应时间指的是从检测到无功功率变化到滤波器投入补偿的总共时间);
(3)可实现三相或分相动态补偿,适用于对称或不对称冲击负荷;
(4)在外部故障或停电时自动退出,送电后自动回复运行;

(5)微机控制,智能化投切方式,实现无人值守,并具备串行通信能力。
