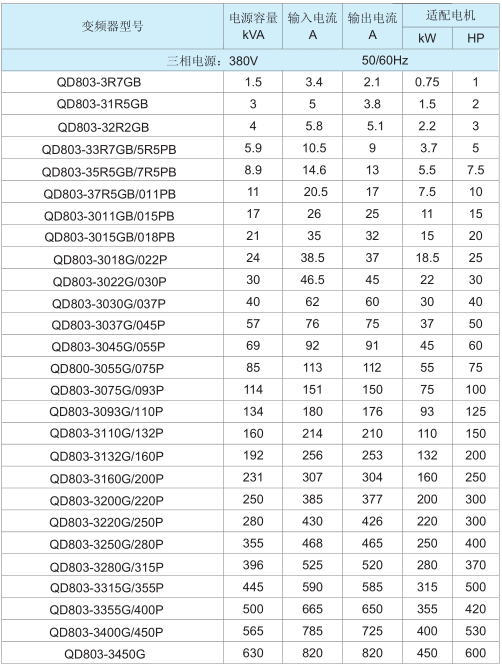

QD803系列永磁同步专用变频器
QD803系列永磁同步专用变频器是一款通用高性能矢量变频器,主要用于控制和调节三相交流同步电机的速度和转矩。该款变频器采用高性能的矢量控制技术,低速高转矩输出,具有良好的动态特性、超强的过载能力、增加了用户可编程功能及后台监控软件,通讯总线功能,支持多种PG卡等,组合功能丰富强大,性能稳定。可用于自动化生产设备的驱动。

      一、产品简介

      开关磁阻电机智能驱动系统由开关磁阻电机本体(SRM)及其智能控制系统两大部分构成,是全球新一代高效电动机,兼具直流、交流两类调速系统的优点,是继变频调速系统、无刷直流电动机调速系统之后发展起来的新一代无级调速系统,是集现代微电子技术、数字技术、电力电子技术、红外光电技术及现代电磁理论、设计和制作技术为一体的光、机、电一体化高新技术。随着运行经验的积累和完善,相信开关磁阻电动和驱动系统,必将带来电气传动技术的一场革命。


      二、产品结构

      其电机部分由于是运用了磁阻较小原理,故称为磁阻电动机,又由于线圈电流通断、磁通状态直接受开关控制,故称为开关磁阻电动机。由机壳、定转子、电机轴和转子位置检测器构成。开关磁阻电机结构简单,制作成本低,维护方便;具有无刷结构,适合于高粉尘、高速、易燃易爆等恶劣环境下运行。

智能控制系统,是开关磁阻电机的大脑,它综合转子位置、速度和电流等反馈信息及外部输入的命令,通过在线分析处理,决定控制策略,向功率变换器发出执行命令,控制磁阻电机运行。控制器由微控制器、数字逻辑电路及接口电路等构成。


      三、开关磁阻电机特点:

      1. 效率高,节能效果好

      在宽广的调速和功率范围内,开关磁阻电机整体比异步电动机变频调速系统效率高,在低速或轻载工作的状态下效率能够高10% 以上;与齿轮电机减速、二级皮带轮减速、电磁调速等系统相比,开关磁阻调速电机节电效果更明显。

      2. 调速范围广,低俗下可长期运行

      由于开关磁阻电机效率高,在低速下的温升程度比额定工况时要低,不存在变频调速低速运行下电动机发热问题。此外,开关磁阻电机最高转速不会像交流电动机那样受极数的限制,可以灵活地设定最高转速。

      3. 起动转矩大,起动电流小

      开关磁阻电机系统从电源侧吸收较少的电流,在电动机侧可得到较大的起动转矩,起动转矩达额定转矩的200% 时、起动电流仅为额定电流的30%,比之交流电动机的300% 电流获得100% 的转矩的性能,优势非常明显,特别适合于那些需要重载起动、负载变化明显、频繁起停的场合。

      4. 可频繁正反转,频繁起动、停止

      开关磁阻电机四象限运行控制灵活,在有制动单元及制动功率满足要求的情况下,起停及正反转切换可达每小时几百次以上。

      5.功率因数高,不需要加装无功补偿装置

      普通交流电动机空载时的功率因数在0.2~0.4之间,满载在0.8~0.9之间,而开关磁阻电动机调速系统在空载和满载下的功率因数均大于0.95

      6.非常适合高速、超高速运行

      开关磁阻电机转转子结构简单,由于只需要控制输出正扭矩的半周,算法及控制简单,高速容易控制。因此,是非常适合高速、超高速运行的电机.

      7.电机结构简单、坚固,工作可靠

      电动机结构简单、坚固、制造工艺简单,成本低。工作可靠,能适用于各种恶劣、高温甚至强振动环境。

      8.缺相与过负载时仍可工作

      出现电源缺相、电动机或控制器任一相出现故障时,开关磁阻调速电机输出功率减小,但仍然可以运行,当系统超过额定负载120% 以上时,转速只会下降,而不会烧毁电动机和控制器。

      9.设备故障率低,可靠性高

      因为电动机转矩方向与绕组电流方向无关即只需单方相绕组电流,所以其功率电路可以做到每相一个功率开关,既降低了成本又有较高的可靠性;而且开关磁阻电动机调速系统中每个功率开关器件均直接与电动机绕组相串联,这就从根本上避免了直通短路现象。

      10、大数据云平台

      设备可以接入云平台,实现实时故障预警、设备定位、自动报警推送等功能。客户可通过手机、平板、电脑等网络终端实时查看或修改(部分参数),随时了解设备运行状态,发生故障后进行快速排障处理。


      四、产品应用

      l  油田机械:立式抽油机、游梁抽油机、试井机等

      l  纺织机械:印花机、卷布机、浆纱机、织机等

      l  通用机械:风机、水泵、油泵、压缩机等

      l  矿山机械:采煤机、掘进机、球磨机、破碎机等

      l  机床:龙门刨床、立式车床、钻床等

      l  塑料机械:挤出机、注塑机等

      l  提升机械:电梯、绞车、卷扬机、传送带等

      l  锻压机械:螺旋压力机、机械压力机、压砖机等

      l  发电设备:风力发电

      l  交通工具:电动大巴、电动轿车
