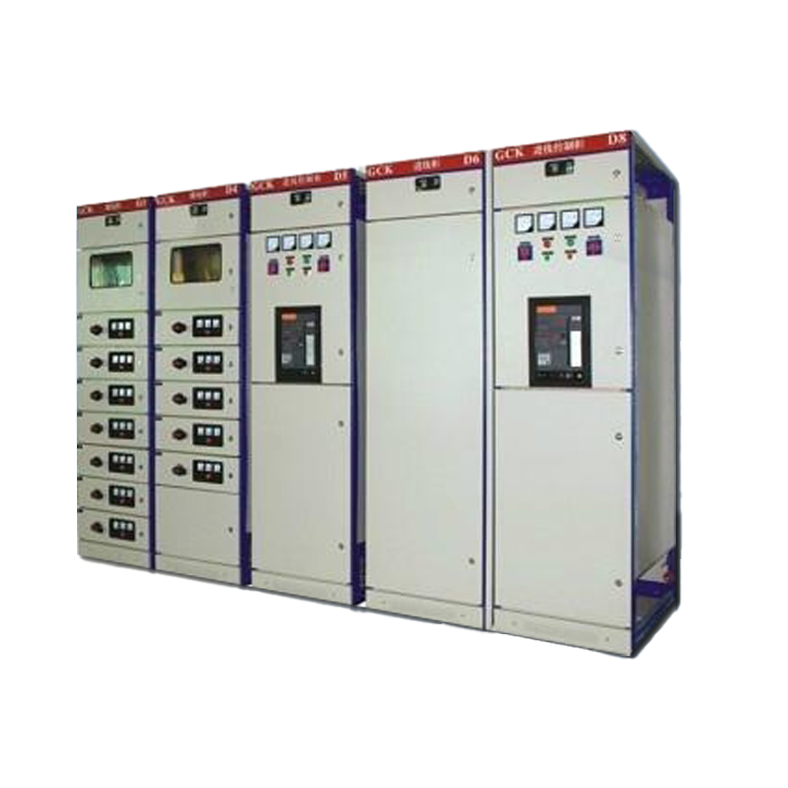

一、产品简介

GCK型低压抽出式开关柜适用于三项交流50Hz、60Hz额定电压660V以下，额定电流4000A及以下的三相四线制或三相五线制电力与系统，使用于发电厂、工矿企业、宾馆、建筑、港口等电力用户作为接受和分配电能之用。

二、产品特点

1.柜架采用形钢材，利用三维角板定位，螺栓连接无焊接结构从而避免了焊接变形和应力，提高了安装精度。

2.杠架及零部件安装孔按模数E=200mm变化；

3.内部结构采用镀锌处理，外部经酸洗和磷化处理后，采用静电环氧粉末喷涂；

4.在动力中心（PC）进线柜内，顶部为水平母线区域，水平母线区域下部为断路器室，断路器可配置国产的DW15C，MB系列，也可根据用户需要配置国外电气公司生产的各种断路器，如：ABB公司生产的F系列断路器，以及智能化断路器。

5.电动机控制中心（MCC）开关柜有靠墙安装和不靠墙安装二种，其顶部都为水平母线区域，水平区域下面为抽屉功能单元区域，该区域的宽度为600mm，安装抽屉功能单元区域的高为1840mm，当柜体为靠墙安装时柜的左部为功能单元区域，右部有一个200mm宽的电缆出现区域，柜体外形尺寸为800*500*2200（宽*深*高），当柜体为离墙安装时，柜体深度为600mm，电缆出现区在柜体的外形尺寸为600*800（1000）*2000（宽*深*高），柜体深度有800和1000两种，我们建议用户选择1000深的柜体，以与PC深度统一，当抽屉抽出柜外时，柜内带电部分不外露，安全可靠。

6.抽屉功能单元与门由主开关的操作机构进行机械联锁，主开关合闸位置时门打不开，并且操作机构可采用外挂锁锁定在合闸或分闸位置。功能单元隔室之间用金属松分隔，抽屉具有良好的互换性，并且有工作位置、试验位置和分离位置。当抽屉推到某个位置时，抽屉自动定位，此时可接动抽屉左边的拉板抽屉可解除定位，进入下一个位置，抽屉抽出柜外时还具备防脱落功能。

7.在电容补偿、计量等固定式方案的柜体和抽屉式柜体具有同样的外观造型，同样的水平母线位置，从而保证了抽屉式与固定式柜体能够并排使用。

8.母线系统：柜体的母线采用三相五线制，水平母线额定电流在1250A及以下时采用单母线、水平母线额定电流在1250A以上时采用双母线柜与柜之间的水平母线采用连接块搭接，垂直母线采用镀锌板封闭，内部用隔板限制电弧扩散，中性母线设置在柜顶的前部，保护母线（PB）设置在柜底部，并与柜体的隔板、门相连，从而保证了接地连续性。

9.在不降低外壳防护等级的情况下，开关柜底部和顶部设有自然通风窗口。

10.柜体外壳防护等级为IP40。
