看过来,老师傅教你PLC与变频器连接的三种方法
来源:奥卓科技 发布日期:2021-03-05 浏览量:

PLC在工业运用中越来越广泛,很多网友打电话过来问,PLC跟变频器连接的事情,其实 PLC与变频器两者是一种包含与被包含的关系,PLC与变频器都可以完成一些特定的指令,用来控制电机马达,今天由变频器生产厂家奥卓科技技术人员来跟大家讲一下PLC如何控制变频器连接的三种方法

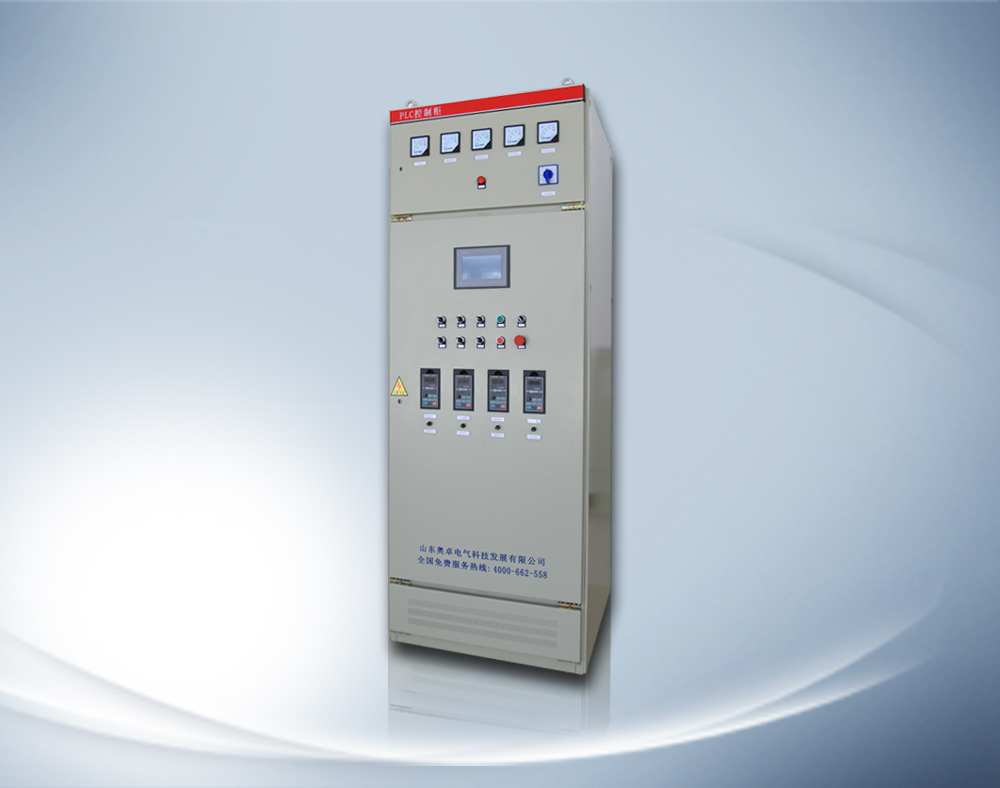

奥卓尔PLC

1、利用PLC的模拟量输出模块控制变频器

PLC的模拟量输出模块输出05V电压信号或420mA电流信号,作为变频器的模拟量输入信号,控制变频器的输出频率。这种控制方式接线简单,但需要选择与变频器输入阻抗匹配的PLC输出模块,且PLC的模拟量输出模块价格较为昂贵,此外还需采取分压措施使变频器适应PLC的电压信号范围,在连接时注意将布线分开,保证主电路一侧的噪声不传至控制电路。

2、利用PLC的开关量输出控制变频器

PLC的开关量输出一般可以与变频器的开关量输入端直接相连。这种控制方式的接线简单,抗干扰能力强。利用PLC的开关量输出可以控制变频器的启动/停止、正/反转、点动、转速和加减时间等,能实现较为复杂的控制要求,但只能有级调速。

使用继电器触点进行连接时,有时存在因接触不良而误操作现象。使用晶体管进行连接时,则需要考虑晶体管自身的电压、电流容量等因素,保证系统的可靠性。另外,在设计变频器的输入信号电路时,还应该注意到输入信号电路连接不当,有时也会造成变频器的误动作。例如,当输入信号电路采用继电器等感性负载,继电器开闭时,产生的浪涌电流有可能引起变频器的误动作,应尽量避免。

3PLCRS-485通信接口的连接。

所有的标准变频器都有一个RS-485串行接口(有的也提供RS-232接口),采用双线连接,其设计标准适用于工业环境的应用对象。单一的RS-485最多可以连接30台变频器,而且根据各变频器的地址或采用广播信息,都可以找到需要通信的变频器。

以上就是关于“看过来,老师傅教你PLC与变频器连接的三种方法”的全部介绍了,希望本篇内容可以帮助到大家,想要了解更多的相关信息可以持续关注我们。
